Kepiye Cara Ngontrol Kualitas Jet Grouting kanthi Rig Tekanan Tinggi?

Carane Ngontrol Kualitas Jet Grouting karo Rig Tekanan Dhuwur?

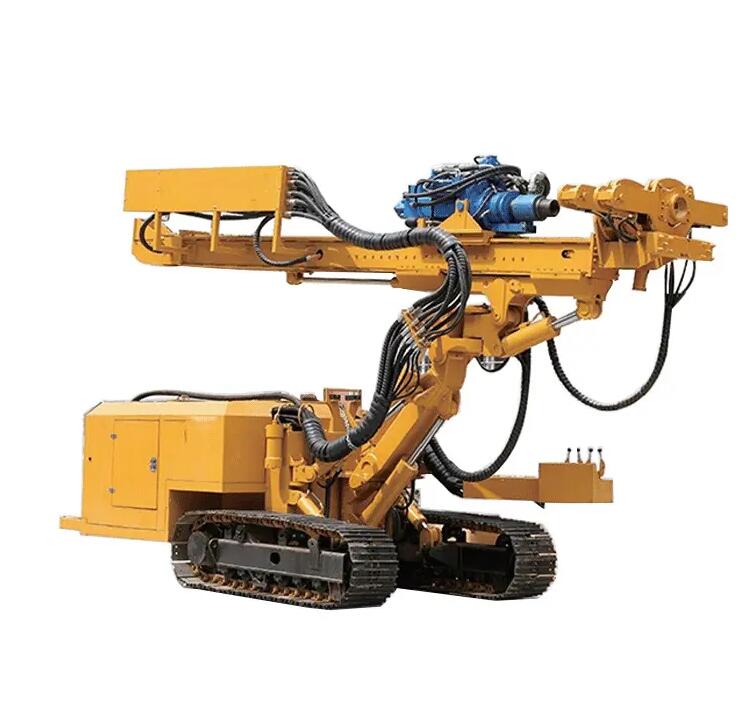

Kontrol kualitas ing jet grouting paling penting, amarga proses kasebut kalebu karya lemah sing didhelikake ing ngendi cacat bisa ngrusak integritas struktur, kenceng banyu, utawa daya tahan jangka panjang. Tekanan dhuwurrig grouting jet, sanajan efektif banget, mbutuhake pengawasan sing tliti kanggo njamin asil sing konsisten. Artikel iki njlentrehake kerangka kontrol kualitas lengkap sing nyakup tahapan perencanaan, eksekusi, pemantauan, lan verifikasi, selaras karo standar internasional kayata EN 12716 lan ASTM D6001.

1. Perencanaan lan Uji Coba Pra-Konstruksi

Investigasi Lemah: Nindakake survey geoteknik sing rinci kanggo nemtokake variasi lemah, banyu lemah, lan alangan.

Program Test: Nindakake uji coba lapangan kanggo netepake paramèter jetting optimal (tekanan, aliran, rotasi / kacepetan mundur) kanggo lapisan lemah sing beda.

Desain Campuran Grout: Proporsi grout tes laboratorium kanggo kekuatan, permeabilitas, lan kemampuan kerja. Gunakake aditif yen perlu kanggo kondisi tartamtu.

2. Ngawasi Real-Time Sajrone Konstruksi

Rig tekanan dhuwur modern dilengkapi sensor lan data logger kanggo ngawasi:

Parameter Hidrolik: Tekanan injeksi (biasane 30–60 MPa), laju alir, lan volume.

Parameter Mekanik: Kacepetan rotasi (5–20 rpm), tingkat mundur (5–30 cm/min), lan torsi.

Properties Grout: Kapadhetan lan viskositas diukur inline.

Penyimpangan ngluwihi toleransi micu weker, nyebabake tumindak koreksi langsung. Sistem otomatis bisa nyetel paramèter kanggo nanggepi umpan balik wektu nyata.

3. Geometri Kolom lan Jaminan Kesinambungan

Verticality lan Alignment: Gunakake inclinometers utawa alat gyroscopic kanggo ngawasi vertikal rod pengeboran, utamané kanggo kolom jero.

Kontrol Diameter Kolom: Cara ora langsung kaya tes uplift utawa pangukuran heave lemah bisa nuduhake kecukupan diameter. Kanggo proyek kritis, kamera downhole utawa tomografi geofisika bisa digunakake.

Verifikasi Tumpang tindih: Priksa manawa kolom urutan tumpang tindih miturut desain (biasane 10-30% diametere) kanthi sistem posisi sing tepat (GPS utawa total station).

4. Kualitas lan Penanganan Material

Kontrol Pabrik Batching: Batching otomatis kanthi pangukuran adhedhasar bobot njamin komposisi grout sing konsisten.

Sampling lan Testing: Njupuk conto grout Kerep kanggo nyetel wektu, kekuatan, lan mriksa Kapadhetan.

Kalibrasi Peralatan: Kalibrasi alat pengukur tekanan, meter aliran, lan pompa kanthi rutin.

5. Verifikasi Pasca Konstruksi

Pengeboran Inti lan Pengujian Laboratorium: Ekstrak inti saka kolom sing dipilih kanggo ngevaluasi kekuatan tekan, Kapadhetan, lan homogenitas sing ora ditemtokake.

Tes permeabilitas: Kanggo tembok sing dipotong, tindakake tes permeabilitas in-situ (contone, tes sirah sing tiba) utawa tes laboratorium ing inti.

Pengujian Non-Ngrusak: logging sonik Crosshole, pencitraan termal, utawa survey resistivity bisa ndeteksi kekosongan utawa inconsistencies.

Tes Beban: Nindakake tes beban piring utawa tes integritas kanggo kolom sing ngemot beban.

6. Dokumentasi lan Kepatuhan

Njaga dossier kualitas sing rinci kalebu:

Rekaman sing dibangun kanthi koordinat GPS lan ambane.

Log parameter lan laporan anomali.

Sertifikat tes laboratorium lan laporan inspeksi.

Perbandingan asil karo spesifikasi desain (contone, kekuatan > 1 MPa, permeabilitas <10⁻⁶ cm/s).

Tuladha Kasus: Nyegel Portal Tunnel

Ing proyek trowongan sepur, jet grouting digunakake kanggo nggawe segel kedap banyu ngubengi portal ing kerikil pasir. Kontrol kualitas kalebu pemantauan tekanan / aliran wektu nyata, tes grout saben dina, lan coring pasca konstruksi. Siji kolom nuduhake kekuatan sing kurang; investigasi dicethakaké nozzle diblokir sak construction. Kolom kasebut dibor maneh lan diuripake maneh, supaya ora bisa mlebu banyu.

Pitfalls umum lan Remedies

Diameter sing ora konsisten: Asring amarga kecepatan mundur sing beda-beda. Obat: Gunakake kontrol mundur otomatis lan operator sepur.

Kekuwatan Lemah: Bisa uga amarga campuran lemah-grout sing ora apik utawa rasio banyu-semen sing salah. Nyetel paramèter lan nambah wektu nyampur.

Masalah permeabilitas: Kesenjangan antarane kolom bisa diatasi kanthi tumpang tindih re-grouting.

Kesimpulan

Kontrol kualitas ingjet groutingkanthi rig tekanan dhuwur minangka proses multi-lapisan sing nuntut integrasi teknologi, keahlian, lan protokol sing ketat. Kanthi ngetrapake pemantauan digital, tes sistematis, lan manajemen adaptif, para insinyur bisa ngirim unsur jet-grouted sing cocog karo standar kinerja paling dhuwur, njamin keamanan lan umur dawa struktur geoteknik.
